विद्युत कैबिनेट बाड़े का उपयोग मुख्य रूप से आंतरिक उपकरणों और घटकों को हवा और बारिश से बचाने के लिए किया जाता है, और सुरक्षा के स्तर के आधार पर अनुकूलित किया जा सकता है। Shouke® की एक पेशेवर टीम है जो इसे मांग पर अनुकूलित कर सकती है।
विद्युत कैबिनेट बाड़ों को विशेष रूप से औद्योगिक, वाणिज्यिक, या बाहरी वातावरण में उच्च और निम्न-वोल्टेज विद्युत घटकों (जैसे सर्किट ब्रेकर, इनवर्टर और बिजली वितरण मॉड्यूल) को घर के लिए डिज़ाइन किया गया है। अनुकूलन को लोड-असर क्षमता, उच्च सुरक्षा स्तर और घटक लेआउट संगतता पर विचार करना चाहिए।
सुनिश्चित करें कि विद्युत कैबिनेट संलग्नक विद्युत प्रणाली की आवश्यकताओं और साइट की स्थितियों को पूरा करता है:
विद्युत घटक पैरामीटर: आंतरिक घटकों के आकार, वजन और बढ़ते विधि की पुष्टि करें (उदाहरण के लिए, औद्योगिक इनवर्टर मानक 19-इंच रेल का उपयोग करते हैं, भारी-शुल्क सर्किट ब्रेकर फिक्स्ड माउंटिंग का उपयोग करते हैं)। न्यूनतम आंतरिक स्थान की गणना करें।
परिदृश्य -विशिष्ट सुरक्षा: आईपी रेटिंग को परिभाषित करें (उदाहरण के लिए, औद्योगिक कार्यशालाओं के लिए IP54, बाहरी बिजली वितरण के लिए IP65) और पर्यावरण प्रतिरोध (उदाहरण के लिए, -30 ° C से 70 ° C कोल्ड औद्योगिक क्षेत्रों के लिए, तटीय बिजली संयंत्रों के लिए जंग प्रतिरोध)।

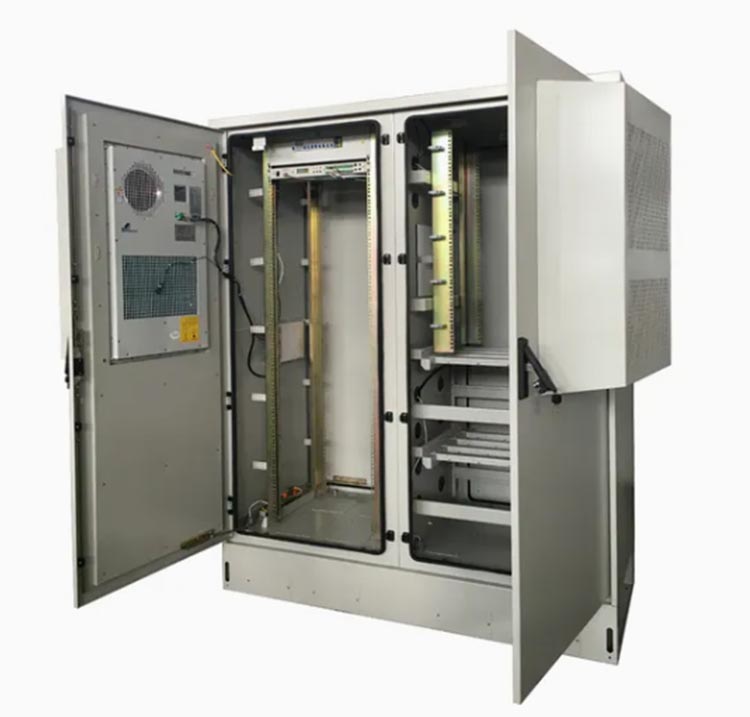

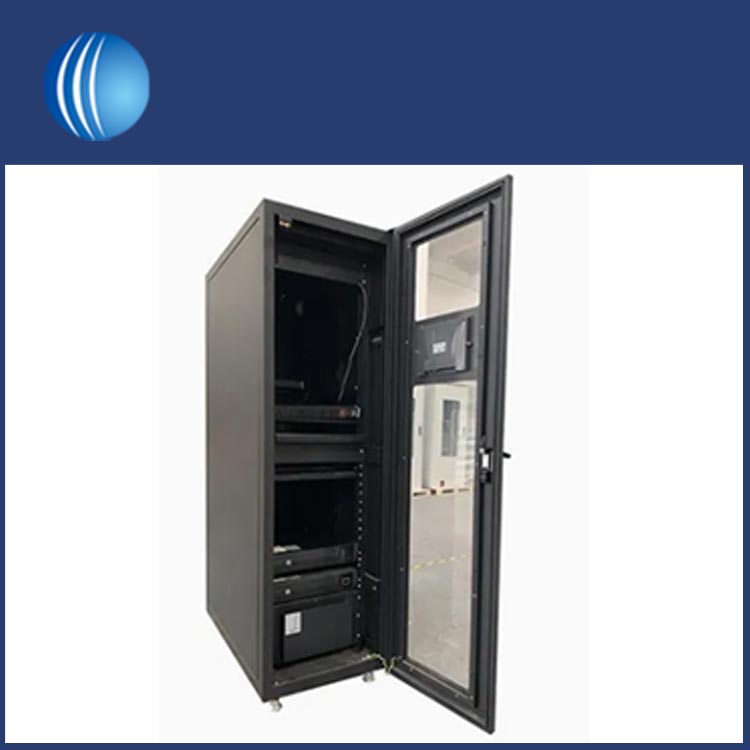

कार्यात्मक और सुरक्षा ऐड-ऑन: डबल दरवाजे (बड़े अलमारियाँ के लिए), निरीक्षण खिड़कियां (गर्मी प्रतिरोध के लिए टेम्पर्ड ग्लास), अंतर्निहित हीट एक्सचेंजर्स (उच्च-शक्ति घटकों के लिए), ग्राउंडिंग टर्मिनलों (आईईसी 60439 के साथ अनुपालन), या एंटी-थफ्ट लॉक (प्राइ प्रतिरोध के लिए स्टेनलेस स्टील) निर्दिष्ट करें।
लोड, पर्यावरण और सुरक्षा के आधार पर सामग्री का चयन करें:
मुख्य सामग्री:
कोल्ड-रोल्ड स्टील: लागत प्रभावी और उच्च शक्ति (इनडोर औद्योगिक अलमारियाँ के लिए उपयुक्त)। जंग प्रतिरोध के लिए पाउडर-लेपित (आरएएल 7035 ग्रे, मानक); लोड-असर प्रदर्शन के लिए मोटाई 1.5-2.5 मिमी (कैबिनेट बॉडी), 2.0-3.0 मिमी (दरवाजा)।
स्टेनलेस स्टील (304/316): उत्कृष्ट संक्षारण प्रतिरोध (316 तटीय/समुद्री वातावरण के लिए उपयुक्त है)। बाहरी या रासायनिक पौधे अलमारियाँ के लिए आदर्श; मोटाई 1.2-2.0 मिमी (स्टील की तुलना में हल्का, लेकिन अधिक टिकाऊ)।
एल्यूमीनियम मिश्र धातु: हल्के (मोबाइल विद्युत अलमारियाँ के लिए उपयुक्त) और उत्कृष्ट गर्मी अपव्यय। जंग प्रतिरोध के लिए एनोडाइज्ड सतह; कम-लोड, उच्च-गर्मी वातावरण (जैसे इन्वर्टर अलमारियाँ) के लिए उपयुक्त है।
सामग्री और डिजाइन जटिलता के साथ प्रक्रियाओं का उपयोग करें:
शीट धातु प्रसंस्करण (मुख्य रूप से स्टील/स्टेनलेस स्टील):
सीएनसी पंचिंग: सटीक-मशीन छेद (ग्रंथियों, बटन के लिए) और बढ़ते स्लॉट; मानक घटकों को समायोजित करने के लिए ± 0.1 मिमी के सहिष्णुता को बनाए रखा जाता है।
झुकना: विद्युत कैबिनेट संलग्नक शरीर (ऊपर/नीचे/साइड पैनल) सीमलेस असेंबली सुनिश्चित करने के लिए सटीक कोण (90 ° ° 0.5 °) पर बनता है।
वेल्डिंग और पॉलिशिंग: फ्रेम को पसलियों को वेल्ड करें; केबल क्षति को रोकने के लिए एक चिकनी खत्म करने के लिए वेल्ड्स को पोलिश करें। पोस्ट-वेल्ड अचार (स्टेनलेस स्टील के लिए) ऑक्साइड परत को हटा देता है।
भूतल उपचार: स्टील कैबिनेट: degreasing → फॉस्फेटिंग → पाउडर कोटिंग (कोटिंग मोटाई 60-80μm); स्टेनलेस स्टील: पासेशन (बढ़ाया जंग प्रतिरोध); एल्यूमीनियम मिश्र धातु: एनोडाइजिंग (कोटिंग मोटाई 10-15μM)।
विधानसभा: बढ़ते रेल, ग्राउंडिंग टर्मिनलों, केबल नलिकाओं और सील स्थापित करें। सुनिश्चित करें कि रेल स्तर हैं (सहिष्णुता ± 1 मिमी/मी); कंपन के कारण ढीलेपन को रोकने के लिए एक टोक़ रिंच का उपयोग करके बोल्ट को कस लें।
| इनग्रेस प्रोटेक्शन टेस्ट |
आईपी रेटिंग सत्यापन (जैसे, IP65: 8-घंटे डस्ट चैंबर टेस्ट, वाटर स्प्रे टेस्ट) (5 मिनट के लिए 30 kPa दबाव, कोई पानी या धूल नहीं) |
| संरचनात्मक परीक्षण |
लोड परीक्षण (रेटेड घटक वजन का 120% 24 घंटे के लिए रेल पर रखा जाता है, कोई विरूपण नहीं); दरवाजा स्थायित्व परीक्षण (1000 उद्घाटन और समापन चक्र, सील बरकरार) |
| विद्युत सुरक्षा परीक्षा |
ग्राउंड निरंतरता परीक्षण (प्रतिरोध ≤ 0.1 ω); रिसाव को रोकने के लिए इन्सुलेशन टेस्ट (500 वी डीसी, इन्सुलेशन प्रतिरोध of 100 एम and) |
