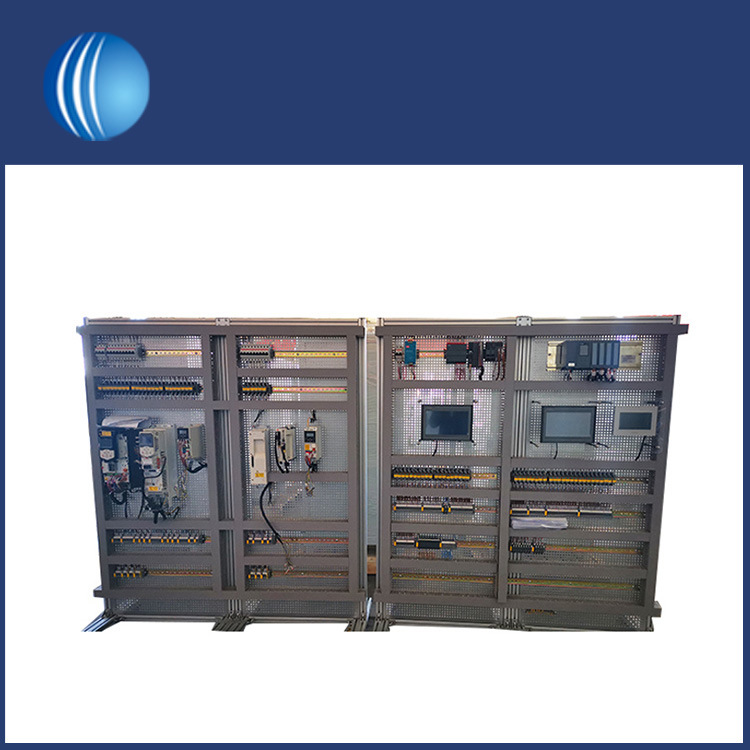

विद्युत नियंत्रण पैनल विद्युत उपकरणों और प्रक्रियाओं को नियंत्रित करने, निगरानी करने और सुरक्षा के लिए एक केंद्रीय केंद्र के रूप में कार्य करते हैं। SKYT® परियोजना समर्थन की एक पूरी श्रृंखला प्रदान करता है, जिसमें परियोजना योजना, रसद प्रबंधन, ऑन-साइट स्थापना और कमीशनिंग आदि शामिल हैं।
विद्युत नियंत्रण पैनल, जिन्हें अक्सर "नियंत्रण पैनल" के रूप में जाना जाता है, विभिन्न विद्युत और औद्योगिक प्रणालियों में महत्वपूर्ण घटक हैं। नियंत्रण पैनलों का उपयोग विनिर्माण, बिजली वितरण, स्वचालन, एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग) और बहुत कुछ सहित अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है। यह आमतौर पर एक धातु का बक्सा या विशिष्ट संरचनाओं और घटकों वाला घेरा होता है जिसका उपयोग विभिन्न यांत्रिक और विद्युत कार्यों को करने के लिए किया जाता है।
1. विद्युत नियंत्रण पैनल की संरचना में आमतौर पर निम्नलिखित घटक शामिल होते हैं:
संलग्नक/संलग्नक:नियंत्रण कक्ष आमतौर पर अनधिकृत पहुंच को रोकने, आंतरिक विद्युत घटकों को बाहरी वातावरण (धूल, नमी, आदि) से बचाने और सुरक्षा सुनिश्चित करने के लिए एक सुरक्षात्मक घेरे में लगाया जाता है। बाड़े आकार और सामग्री में भिन्न हो सकते हैं, जैसे स्टेनलेस स्टील या एनईएमए ग्रेड, और बाड़ों में सुरक्षा और सुरक्षा के लिए आमतौर पर सुरक्षा ताले, दरवाजे और सील होते हैं।

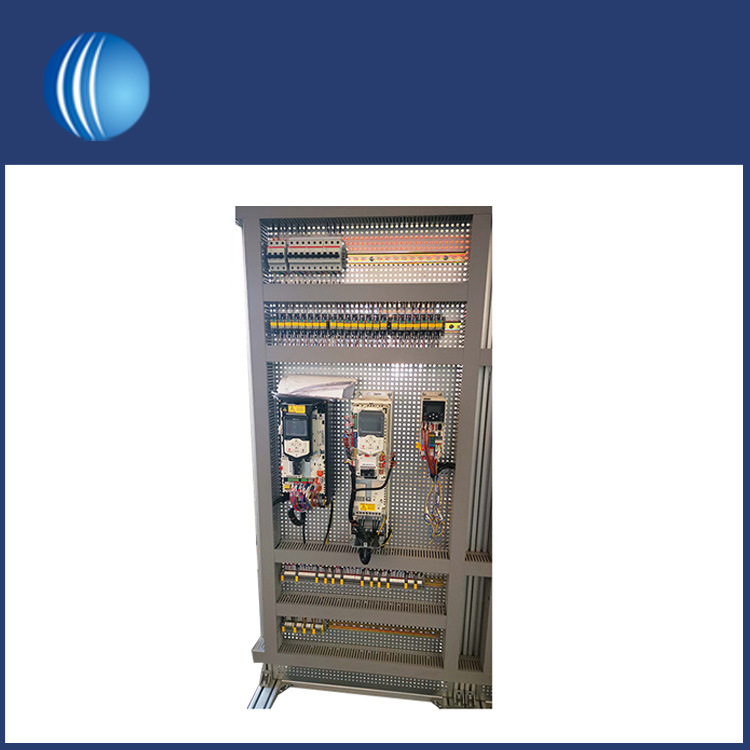

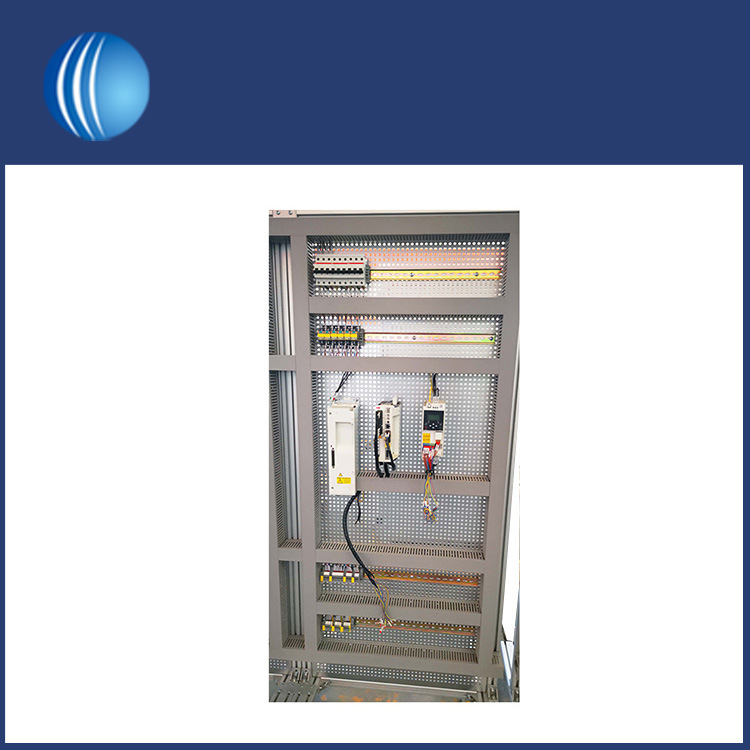

विद्युत उपकरण:ये घटक विद्युत नियंत्रण पैनल का मूल बनाते हैं और इनमें शामिल हैं, लेकिन इन तक सीमित नहीं हैं:
परिपथ वियोजक:ओवरलोड और शॉर्ट सर्किट सुरक्षा के लिए.
रिले और संपर्ककर्ता:मोटर, लाइट और अन्य विद्युत उपकरणों को नियंत्रित करने के लिए उपयोग किया जाता है। इन विद्युतचुंबकीय स्विचों का उपयोग उच्च धारा वाले सर्किट और मोटर या हीटर जैसे उपकरणों को नियंत्रित करने के लिए किया जाता है। वे आमतौर पर पीएलसी या अन्य नियंत्रण उपकरण द्वारा नियंत्रित होते हैं।
सेंसर:विद्युत नियंत्रण पैनल में आमतौर पर तापमान, दबाव, प्रवाह और स्तर जैसे मापदंडों की निगरानी के लिए विभिन्न प्रकार के सेंसर होते हैं। सेंसर डेटा का उपयोग नियंत्रित प्रणाली के भीतर वास्तविक समय के निर्णय और समायोजन करने के लिए किया जाता है।
स्विच और बटन:मैन्युअल संचालन और नियंत्रण के लिए।
टाइमर:समय-संबंधी संचालन करने के लिए उपयोग किया जाता है।
पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर):कई औद्योगिक अनुप्रयोगों में, पीएलसी का उपयोग प्रक्रियाओं को स्वचालित और नियंत्रित करने के लिए किया जाता है। यह एक डिजिटल कंप्यूटर है जिसे विशिष्ट कार्य करने और इनपुट सिग्नल के आधार पर तर्क निष्पादित करने के लिए प्रोग्राम किया जा सकता है।

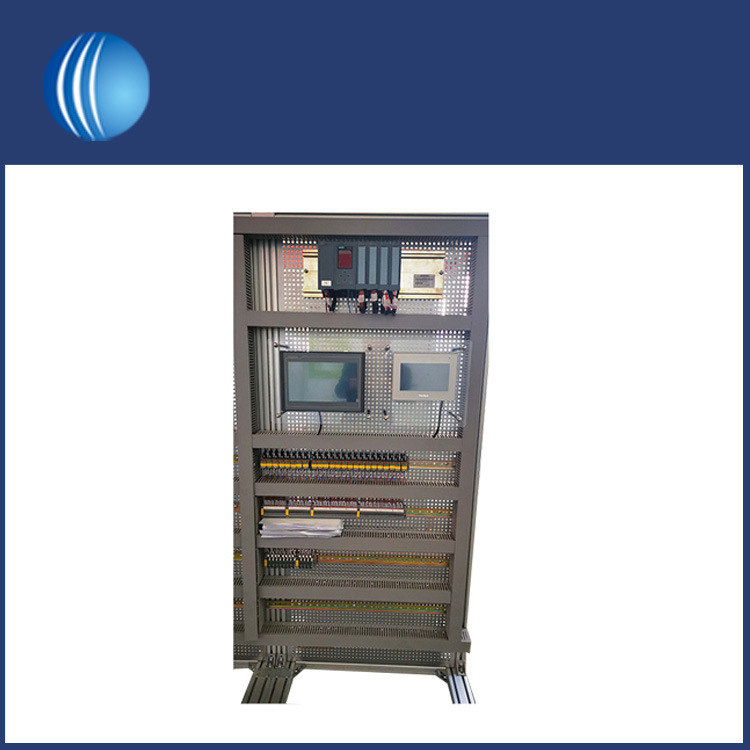

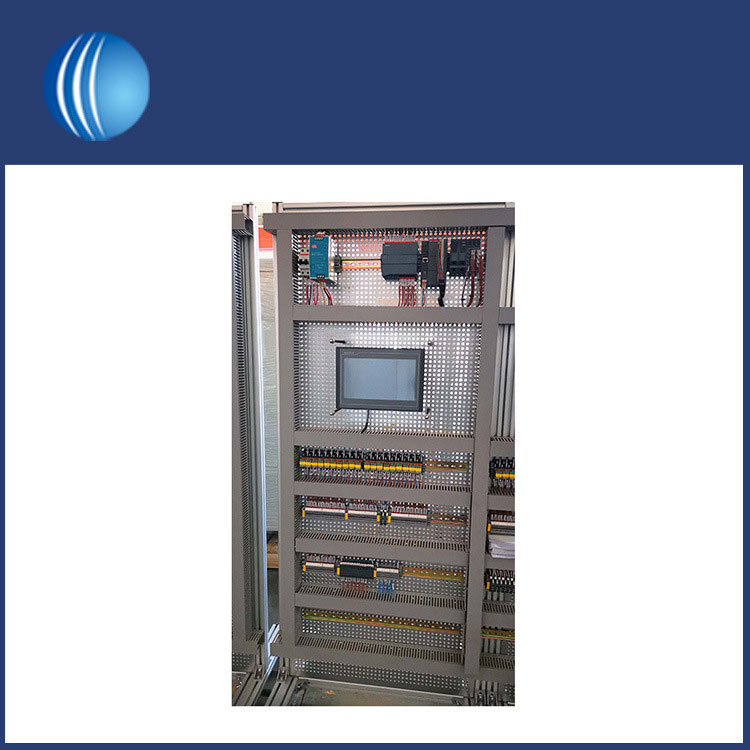

एचएमआई (ह्यूमन मशीन इंटरफ़ेस) स्क्रीन:स्थिति की जानकारी प्रदर्शित करने और परिचालन इनपुट स्वीकार करने के लिए उपयोग किया जाता है। उन्नत विद्युत नियंत्रण पैनलों में, एक एचएमआई को एकीकृत किया जा सकता है, जिससे ऑपरेटरों को ग्राफिकल इंटरफ़ेस के माध्यम से सिस्टम के साथ बातचीत करने की अनुमति मिलती है। एचएमआई में वास्तविक समय डेटा विज़ुअलाइज़ेशन और नियंत्रण के लिए टच स्क्रीन और सॉफ़्टवेयर शामिल हो सकते हैं।
बिजली आपूर्ति इकाई:आवश्यक शक्ति प्रदान करने के लिए उपयोग किया जाता है। नियंत्रण पैनलों में आमतौर पर ट्रांसफार्मर, वितरण ब्लॉक और सर्किट ब्रेकर सहित अपनी स्वयं की बिजली आपूर्ति होती है। यह पैनल के भीतर घटकों को स्थिर शक्ति सुनिश्चित करता है।
केबल और कनेक्टर:विद्युत नियंत्रण पैनलों के भीतर विभिन्न प्रकार के केबल और कनेक्टर पाए जाते हैं जो विभिन्न घटकों के बीच विद्युत संकेतों को ले जाते हैं। ये कनेक्टर आसान प्लगिंग और रखरखाव की अनुमति देते हैं।
लेबल और चिह्न:लेबल और चिह्नों का उपयोग प्रत्येक घटक के कार्य, साथ ही कनेक्टिंग तारों के उद्देश्य और दिशा की पहचान करने के लिए किया जाता है।
2. कार्य और संचालन:
विद्युत नियंत्रण पैनल के कार्यों और संचालन में निम्नलिखित शामिल हैं:
स्विच करना और प्रारंभ करना:ऑपरेटर मोटर, पंप या लाइट जैसे बिजली के उपकरणों को मैन्युअल रूप से शुरू और बंद करने के लिए स्विच और बटन का उपयोग करते हैं।
स्वत: नियंत्रण:पीएलसी या अन्य स्वचालित नियंत्रण प्रणालियों को विभिन्न स्वचालन कार्यों को करने के लिए प्रोग्राम किया जा सकता है। इसमें समय संचालन, सशर्त नियंत्रण, तार्किक संचालन आदि शामिल हैं।
निगरानी और प्रतिक्रिया:सेंसर तापमान, आर्द्रता, करंट और दबाव जैसे विभिन्न मापदंडों की निगरानी करते हैं और इस जानकारी को ऑपरेटरों या स्वचालित सिस्टम को वापस फीड करते हैं।
दोष का पता लगाना और सुरक्षा:विद्युत नियंत्रण पैनल सर्किट में दोष (जैसे शॉर्ट सर्किट या ओवरलोड) का पता लगा सकते हैं और बिजली काटने जैसे उचित सुरक्षात्मक उपाय कर सकते हैं।
डेटा संग्रह और रिकॉर्डिंग:नियंत्रण कक्ष दोष निदान, रखरखाव योजना और प्रदर्शन विश्लेषण के लिए ऑपरेटिंग डेटा एकत्र और रिकॉर्ड कर सकता है।
3. मुख्य प्रकार:
विद्युत नियंत्रण पैनलों को उनके अनुप्रयोग और कार्यक्षमता के आधार पर मुख्य रूप से निम्नलिखित प्रकारों में विभाजित किया जाता है:
पावर कंट्रोल सेंटर (पीसीसी):एक पीसीसी आम तौर पर एक औद्योगिक सुविधा की बिजली वितरण प्रणाली में स्थित होती है और इसका उपयोग विभिन्न उप-प्रणालियों में बिजली वितरित करने के लिए किया जाता है। इसमें मुख्य सर्किट ब्रेकर, करंट और वोल्टेज निगरानी उपकरण और संचार इंटरफेस शामिल हैं।
मोटर नियंत्रण केंद्र (एमसीसी):एमसीसी इलेक्ट्रिक मोटरों को नियंत्रित करने और उनकी सुरक्षा करने के लिए समर्पित है। इसमें स्टार्टर, थर्मल प्रोटेक्शन, कॉन्टैक्टर और कंट्रोल लॉजिक शामिल हैं।
स्वचालन पैनल (स्काडा/पीएलसी पैनल):ये पैनल आमतौर पर उन्नत स्वचालन नियंत्रण और निगरानी के लिए पीएलसी या एससीएडीए सिस्टम से लैस होते हैं। वे जटिल नियंत्रण तर्क निष्पादित कर सकते हैं, कई मापदंडों की निगरानी कर सकते हैं, और रिमोट एक्सेस और नियंत्रण क्षमताएं रख सकते हैं।
संक्षेप में, विद्युत नियंत्रण पैनल आधुनिक औद्योगिक उत्पादन का एक अनिवार्य हिस्सा हैं। वे विद्युत उपकरणों को नियंत्रित, निगरानी और सुरक्षा करके उत्पादन प्रक्रिया की सुरक्षा और दक्षता सुनिश्चित करते हैं। विभिन्न औद्योगिक स्वचालन परिदृश्यों की आवश्यकताओं को पूरा करने के लिए विशिष्ट अनुप्रयोगों की आवश्यकताओं के अनुसार विभिन्न प्रकार के विद्युत नियंत्रण पैनलों को अनुकूलित किया जा सकता है। अधिक विस्तृत जानकारी के लिए, कृपया अन्य पृष्ठ देखें या हमसे संपर्क करें।
