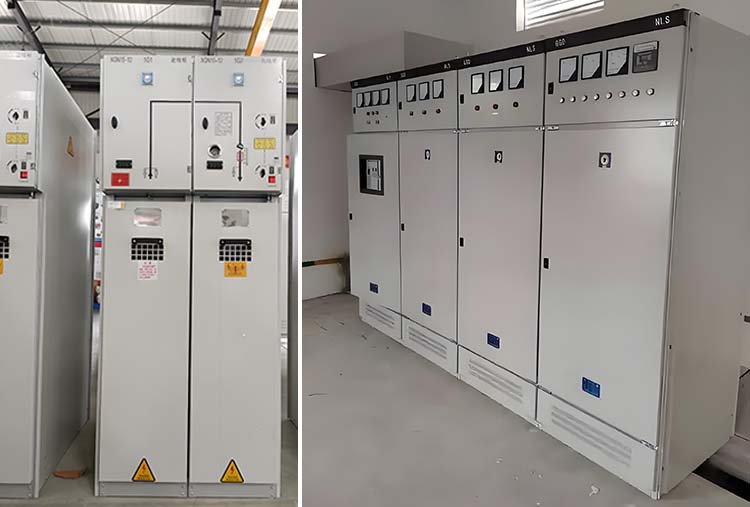

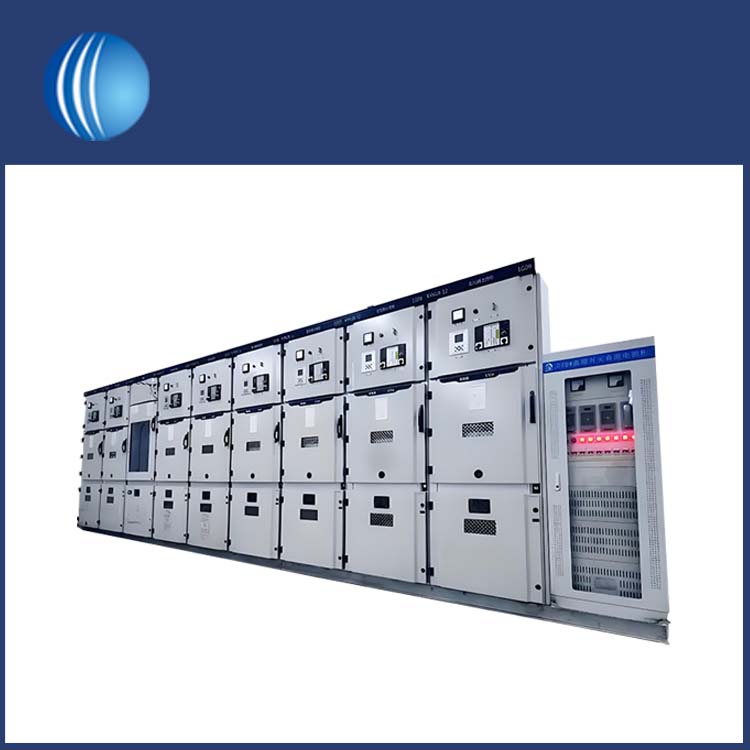

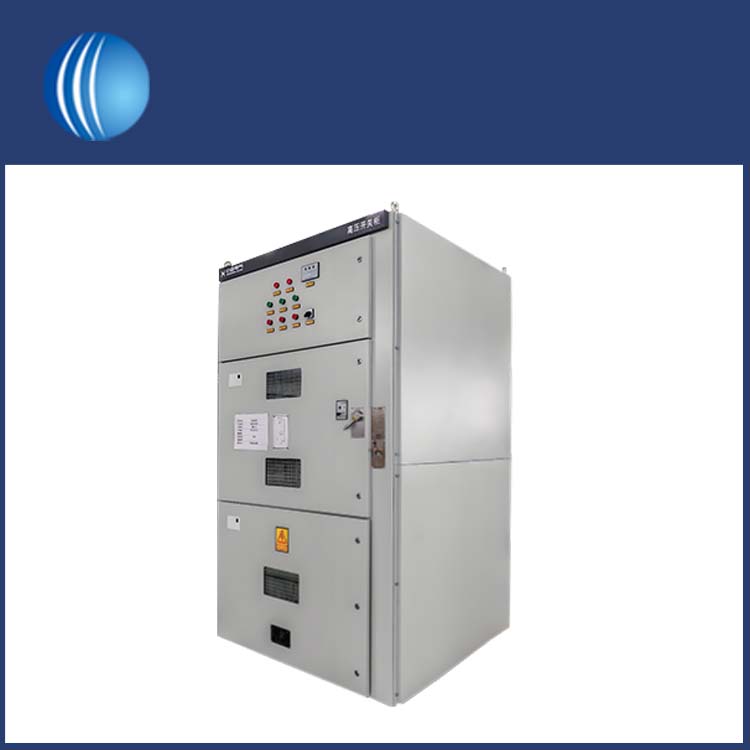

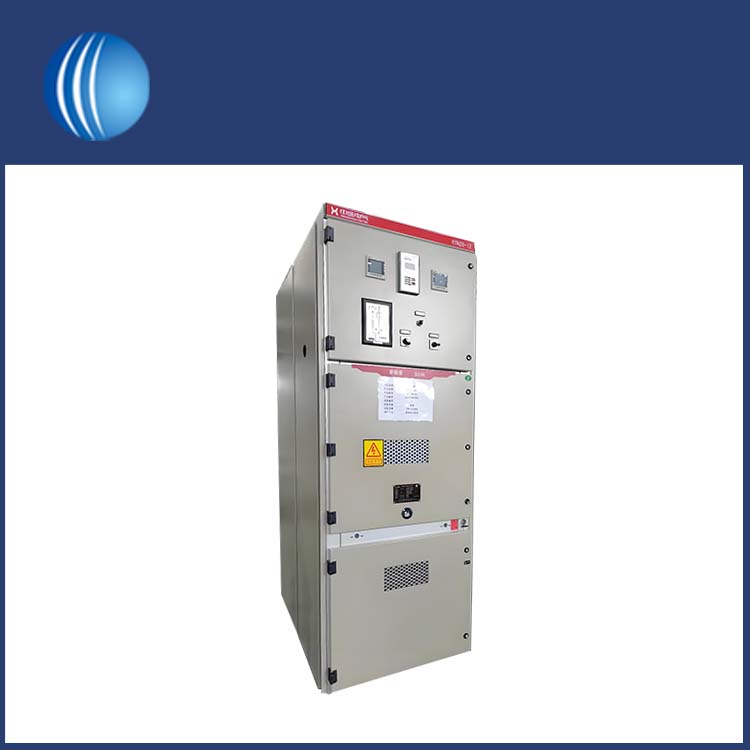

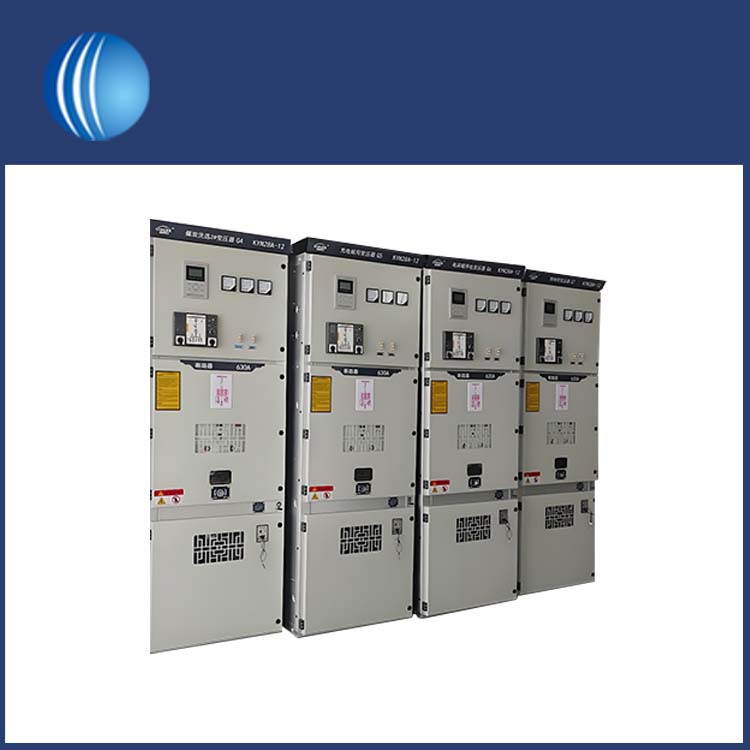

उच्च वोल्टेज वितरण कैबिनेट

उच्च वोल्टेज वितरण अलमारियाँ पीढ़ी, ट्रांसमिशन, वितरण, ऊर्जा रूपांतरण और खपत के लिए बिजली प्रणालियों में उपयोग किए जाने वाले विद्युत उत्पादों को संदर्भित करती हैं, जो 3.6kV से 550kV तक वोल्टेज स्तर के साथ ऑन-ऑफ, नियंत्रण या संरक्षण जैसे भूमिकाएं निभाती हैं। वे मुख्य रूप से उच्च-वोल्टेज सर्किट ब्रेकर्स, हाई-वोल्टेज डिस्कनेक्टर्स और ग्राउंडिंग स्विच, हाई-वोल्टेज लोड स्विच, और हाई-वोल्टेज ऑटोमैटिक रिक्लोसर और सेक्शनलाइज़र शामिल हैं। कई प्रमुख श्रेणियों में उच्च-वोल्टेज ऑपरेटिंग मैकेनिज्म, हाई-वोल्टेज विस्फोट-प्रूफ डिस्ट्रीब्यूशन डिवाइस, और हाई-वोल्टेज स्विच कैबिनेट्स आदि शामिल हैं।

लाभ

सुरक्षित और विश्वसनीय

धातु खोल सुरक्षा: उच्च वोल्टेज विद्युत उपकरण और सर्किट ग्राउंडेड धातु के गोले में संलग्न होते हैं, प्रभावी रूप से कर्मियों को गलती से जीवित भागों और विदेशी वस्तुओं (जैसे छोटे जानवरों और टपकने वाले पानी) को प्रवेश करने से रोकते हैं, जो संचालन और चलने की सुरक्षा में सुधार करते हैं।

"पांच रोकथाम" इंटरलॉकिंग फ़ंक्शन: इसमें एक पूर्ण यांत्रिक या इलेक्ट्रिकल इंटरलॉकिंग डिवाइस है, जो प्रभावी रूप से गलतफहमी को रोक सकता है (जैसे कि ग्राउंडिंग स्विच का लाइव समापन, अलगाव स्विच के लोड खींचने, आदि), जो इसका मुख्य सुरक्षा लाभ है।

उच्च एकीकरण और अंतरिक्ष बचत

विभिन्न उपकरणों का कॉम्पैक्ट संयोजन जैसे कि सर्किट ब्रेकर, अलग -थलग स्विच, ट्रांसफार्मर, सुरक्षात्मक रिले, माप उपकरण, आदि एक या कई अलमारियाँ में, एक कॉम्पैक्ट संरचना और छोटे पदचिह्न के साथ, विशेष रूप से सीमित स्थान के साथ सबस्टेशन और वितरण कमरे के लिए उपयुक्त है।

संचालित करने और बनाए रखने में आसान

स्पष्ट संचालन और रखरखाव चैनलों के साथ, मुख्य विद्युत घटकों को कैबिनेट के अंदर व्यवस्थित किया जाता है। आधुनिक उच्च-वोल्टेज अलमारियाँ अक्सर एक हैंडकार्ट (मिड माउंटेड) डिज़ाइन को अपनाती हैं, जहां सर्किट ब्रेकर जैसे महत्वपूर्ण घटकों को आसानी से रखरखाव या प्रतिस्थापन के लिए कैबिनेट से बाहर निकाला जा सकता है, जिससे पूरे सर्किट को संभालने के लिए बिजली की आवश्यकता के बिना आसानी से बिजली की आपूर्ति की विश्वसनीयता में सुधार होता है।

नुकसान

अपेक्षाकृत उच्च लागत

इसकी जटिल संरचना के कारण, बड़ी मात्रा में धातु सामग्री (जैसे कि कॉपर, एल्यूमीनियम, स्टील), और सटीक सुरक्षा और नियंत्रण इकाइयां, उच्च वोल्टेज वितरण अलमारियाँ की प्रारंभिक खरीद और स्थापना लागत अपेक्षाकृत अधिक हैं।

ऑपरेटिंग वातावरण के लिए आवश्यकताएं हैं

इसे एक समर्पित वितरण कक्ष में स्थापित करने की आवश्यकता है जो सूखा, स्वच्छ और संक्षारक गैसों और धूल से मुक्त है, इसके इन्सुलेशन प्रदर्शन और दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए पर्यावरणीय तापमान, आर्द्रता और स्वच्छता के लिए कुछ आवश्यकताओं के साथ।

रखरखाव के लिए पेशेवर ज्ञान की आवश्यकता है

संरचना जटिल है, और आंतरिक विद्युत कनेक्शन निकट से जुड़े हुए हैं। इसका संचालन, रखरखाव, और दोष निदान सभी को पेशेवर रूप से प्रशिक्षित विद्युत कर्मियों द्वारा किए जाने की आवश्यकता है। गैर -पेशेवरों को संचालन से सख्ती से प्रतिबंधित किया जाता है, और रखरखाव लागत और तकनीकी सीमा अधिक होती है।

कैसे चुने?

उच्च वोल्टेज वितरण कैबिनेट का चयन करते समय, यह सुनिश्चित करना आवश्यक है कि पहले यह सुनिश्चित करें कि इसका रेटेड वोल्टेज, रेटेड करंट, और शॉर्ट-सर्किट ब्रेकिंग क्षमता सिस्टम आवश्यकताओं को पूरा करती है। मुख्य वायरिंग योजना और कैबिनेट प्रकार को लोड, क्षमता और ऑपरेशन मोड की प्रकृति के आधार पर निर्धारित करने की आवश्यकता है।

दूसरे, हमें मूल घटकों के ब्रांड और गुणवत्ता पर ध्यान देना चाहिए, जैसे कि वैक्यूम सर्किट ब्रेकर्स और रिले सुरक्षा उपकरणों का चयन और प्रदर्शन। कैबिनेट संरचना मजबूत होनी चाहिए, अच्छे इन्सुलेशन प्रदर्शन के साथ, और परिचालन सुरक्षा सुनिश्चित करने के लिए "पांच-पूर्व-पूर्वकरण" इंटरलॉकिंग कार्यों से सुसज्जित।

हमें उपयोग के वातावरण पर भी विचार करने की आवश्यकता है, जैसे कि ऊंचाई, आर्द्रता ... और संबंधित इनडोर या बाहरी प्रकार का चयन करें। इसी समय, भविष्य के विस्तार के लिए अनुमति देने के लिए उपयुक्त स्पेयर सर्किट आरक्षित करें।

अंत में, परियोजना के बजट के साथ संयोजन में, उच्च लागत-प्रभावशीलता वाले उत्पादों को सुरक्षित और विश्वसनीय संचालन सुनिश्चित करते हुए चुना जाना चाहिए।

चीन में एक पेशेवर निर्माता के रूप में,शौक®मजबूत तकनीकी शक्ति और बिक्री के बाद सेवा है।अधिक जानकारी के लिए, कृपया परामर्श करें।
