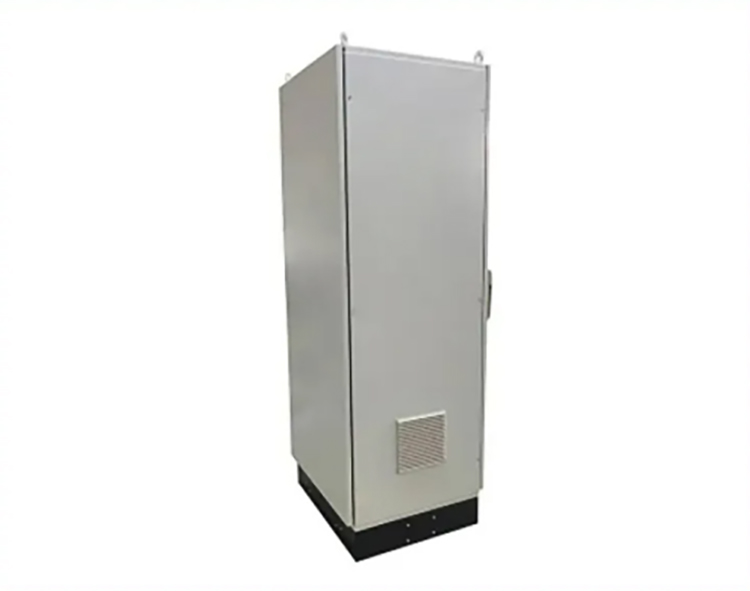

दोनों के बीच मुख्य डिज़ाइन अंतर स्थानिक लेआउट और कार्यात्मक ज़ोनिंग में निहित है। सिंगल डोर स्विचगियर एक एकीकृत डोर डिजाइन को अपनाता है, जिसमें दरवाजा पूरी तरह से कैबिनेट के सामने को कवर करता है। आंतरिक विद्युत घटकों को मुख्य रूप से लंबवत रूप से व्यवस्थित किया जाता है, जिसके परिणामस्वरूप महत्वपूर्ण स्थान उपयोग लाभ होता है। इसका ऑपरेशन पैनल उपकरणों, नियंत्रण बटनों और अन्य घटकों को एकीकृत करता है, जो दरवाजा खुला होने पर पूरे घटक लेआउट का स्पष्ट दृश्य प्रदान करता है, जिससे यह छोटी से मध्यम क्षमता के बिजली वितरण परिदृश्यों के लिए उपयुक्त हो जाता है।

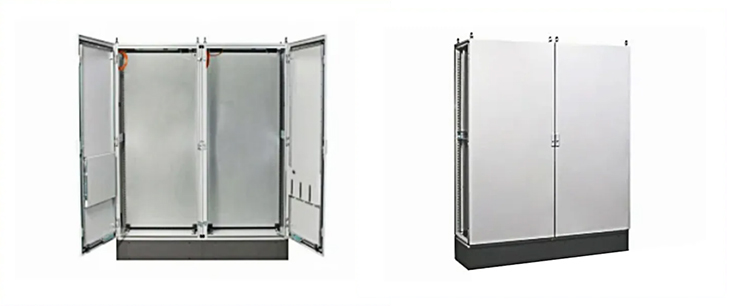

डबल डोर स्विचगियर एक ज़ोन डिज़ाइन को अपनाता है, जिसमें बाएँ और दाएँ दरवाजे स्वतंत्र रूप से खुलते और बंद होते हैं। एक विशिष्ट लेआउट में बाएं दरवाजे पर मुख्य सर्किट ब्रेकर ऑपरेटिंग पैनल और दाहिने दरवाजे पर टर्मिनल ब्लॉक और सेकेंडरी सर्किट होते हैं। यह डिज़ाइन बार-बार उपकरण हिलाने से होने वाली दक्षता हानि से बचने के लिए समानांतर संचालन और रखरखाव की अनुमति देता है। सिंगल-डोर संरचनाओं की तुलना में, इसकी कैबिनेट गहराई डिजाइन उच्च-शक्ति घटकों की गर्मी अपव्यय आवश्यकताओं को बेहतर ढंग से पूरा करती है, और क्षैतिज घटक लेआउट स्टैकिंग हस्तक्षेप को कम करता है, जिससे गर्मी अपव्यय दक्षता में 30% से अधिक सुधार होता है।
चयन को तीन मुख्य आयामों पर ध्यान केंद्रित करना चाहिए: बिजली वितरण क्षमता, संचालन और रखरखाव परिदृश्य, और स्थान की स्थिति। क्षमता मिलान के संदर्भ में, सिंगल डोर स्विचगियर 630A और उससे नीचे के रेटेड करंट वाले शाखा सर्किट बिजली वितरण प्रणालियों के लिए उपयुक्त है, जिसका व्यापक रूप से कार्यशालाओं में छोटे मोटर नियंत्रण सर्किट और कार्यालय भवनों में अंतिम-बिंदु बिजली आपूर्ति में उपयोग किया जाता है। डबल डोर स्विचगियर 1000ए और उससे ऊपर के मुख्य बिजली वितरण सर्किट के लिए उपयुक्त है, और कारखाने के मुख्य बिजली वितरण कक्षों और बड़ी उत्पादन लाइनों पर बिजली वितरण के लिए मुख्यधारा की पसंद है।
संचालन और रखरखाव आवश्यकताओं के विश्लेषण के आधार पर, लगातार निरीक्षण की आवश्यकता वाले बिजली वितरण बिंदुओं के लिए, सिंगल डोर स्विचगियर का केंद्रीकृत नियंत्रण लेआउट परिचालन दक्षता में सुधार कर सकता है। समय-समय पर वायरिंग जांच और सेकेंडरी सर्किट डिबगिंग से जुड़े परिदृश्यों के लिए, डबल डोर संरचना का विभाजित डिज़ाइन प्रभावी रूप से सक्रिय क्षेत्रों को रखरखाव क्षेत्रों से अलग करता है। संकीर्ण बिजली वितरण कमरों के लिए सिंगल-डोर वॉल-माउंटेड कैबिनेट को प्राथमिकता दी जाती है, जबकि विशाल उपकरण वाले कमरों के लिए डबल-डोर फ़्लोर-स्टैंडिंग संरचनाओं की सिफारिश की जाती है।
सिंगल-डोर और डबल डोर स्विचगियर के बीच कोई पूर्ण श्रेष्ठता या हीनता नहीं है; चयन में अनिवार्य रूप से परिदृश्य आवश्यकताओं और उपकरण प्रदर्शन के बीच एक सटीक मिलान शामिल होता है। व्यवहार में, बिजली वितरण क्षमता स्तर, स्थापना स्थान आयाम, और संचालन और रखरखाव की आदतों पर व्यापक रूप से विचार करना आवश्यक है ताकि यह सुनिश्चित किया जा सके कि दरवाजा संरचना डिजाइन पूरी तरह से वास्तविक अनुप्रयोग परिदृश्य में फिट बैठता है, जिससे बिजली वितरण प्रणाली में स्थिर संचालन सुनिश्चित करने में स्विचगियर की भूमिका अधिकतम हो जाती है।
